立管柔性接头- CWOR | OWIR(开放水域干预立管)
海上修井、完井和修井隔水管柔性接头
10K PSI隔水管柔性接头，适用于IWOCS海底和地面应用
OTC聚焦新技术™2018奖得主
188金宝搏官网登录靠谱吗®柔性接头可与修井控制系统(IWOCS)和相关立管系统一起部署，以适应修井/修井船相对于海底井口的运动。在这种应用中，柔性接头可以取代应力接头，支持立管中的张力并包含压力，同时提供更低的弯曲刚度。当用于替代传统的底部应力接头时，赋予井口的力矩显著降低，使作业者可以在每口井进行更多的修井作业，从而延长油田的使用寿命。
在IWOCS系统中，柔性接头也可以部署在地面上。整个柔性接头的高度略高于5英尺，使得较小的修井船可以在没有应力接头或伸缩接头的情况下操作顶张立管。与使用钻机进行高压干预相比，这降低了成本。

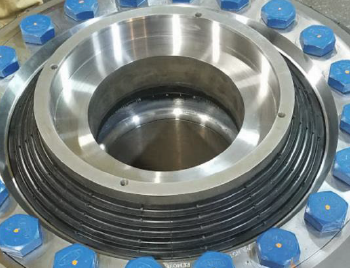

1¼金宝搏网站登录56;8金宝搏官网登录靠谱吗Parker LORD IWOCS隔水管柔性接头具有独特的双轴承设计，额定压力为10,000 psi，经水力测试可达15,000 psi。
IWOCS立管柔性接头-特点和优点
- 具有独特的双轴承设计
- 密封轴承优化的高压密封和流体阻力
- 轴承优化低旋转刚度和疲劳强度
- 负载轴承作为冗余密封，以提高单轴承设计的可靠性和能力
- 提供应力接头、常规柔性接头或隔水管系统其他部件所不具备的故障安全机制
- 额定压力为10,000 psi，水压测试压力为15,000 psi
- 较低的弯曲刚度降低了井口疲劳，延长了油田寿命
- 高度紧凑(略高于5英尺)，可用于较小的干预船
- 部署在多艘干预船上
- DNV-certified
- 高压高温(HPHT)版本可用(>350°F)
- 我们将经过航空验证的工艺和质量体系应用于石油和天然气产品，以确保每个部件都能稳定可靠地运行
1¼金宝搏网站登录56;8金宝搏官网登录靠谱吗Parker LORD IWOCS立管柔性接头高度紧凑(略高于5英尺)，可用于较小的干预船舶
| 规范 | 1¼金宝搏网站登录56;8金宝搏官网登录靠谱吗Parker LORD 10K修井隔水管柔性接头 |
|---|---|
| 操作压力，最大 | 10,000 psi (69 MPa) |
| 水压试验压力 | 15,000 psi (103 MPa) |
| 工作温度 | 160°F(70°C) |
| 最高温度范围 | 14°F(-10°C)至200°F(90°C) |
| 内直径 | 7.22“(18.3厘米) |
| 最大开机角度 | 10° |
| 轴向载荷 | 880基普(400吨) |
| 轴向刚度 | 32,000 kips/in (5600 kN/mm) |
| 公鸡刚度@ 160°F(70°C) | 20英尺基普/度(27 kN-m/度) |
| 翘曲刚度@ 77°F(25°C) | 23英尺基普/度(31 kN-m/度) |
| 抗扭刚度 | 23英尺基普/度(31 kN-m/度) |
1¼金宝搏网站登录56;8金宝搏官网登录靠谱吗Parker LORD将经过航空航天验证的工艺和质量体系应用于我们的油气柔性接头产品，以确保每个部件的性能一致可靠。
